Tổng quan về HRV hệ thống thông gió thu hồi nhiệt

Hệ thống HRV đóng vai trò quan trọng trong việc duy trì chất lượng không khí bên trong mà vẫn bảo toàn hiệu suất năng lượng của tòa nhà. Công nghệ này là một giải pháp thiết yếu trong thiết kế HVAC tại các vùng khí hậu lạnh.

Bài viết này sẽ phân tích chi tiết về cấu tạo, nguyên lý hoạt động, các công thức tính toán nâng cao và vai trò của công nghệ thông gió HRV trong việc tối ưu hóa năng lượng và IAQ.

Tổng quan về HRV

HRV (Heat Recovery Ventilator) sử dụng các thiết bị điện tử như quạt, máy cấp khí tươi, và ống gió để chủ động kiểm soát sự luân chuyển không khí vào và ra khỏi một không gian. Phương pháp này được thiết kế để khắc phục các hạn chế của thông gió tự nhiên, đảm bảo chất lượng không khí bên trong đạt tiêu chuẩn, bất kể điều kiện thời tiết bên ngoài.

HRV là một hệ thống thông gió cơ học, được thiết kế để cấp khí tươi vào và thải khí cũ ra khỏi không gian kín, đồng thời thu hồi nhiệt năng từ luồng khí thải.

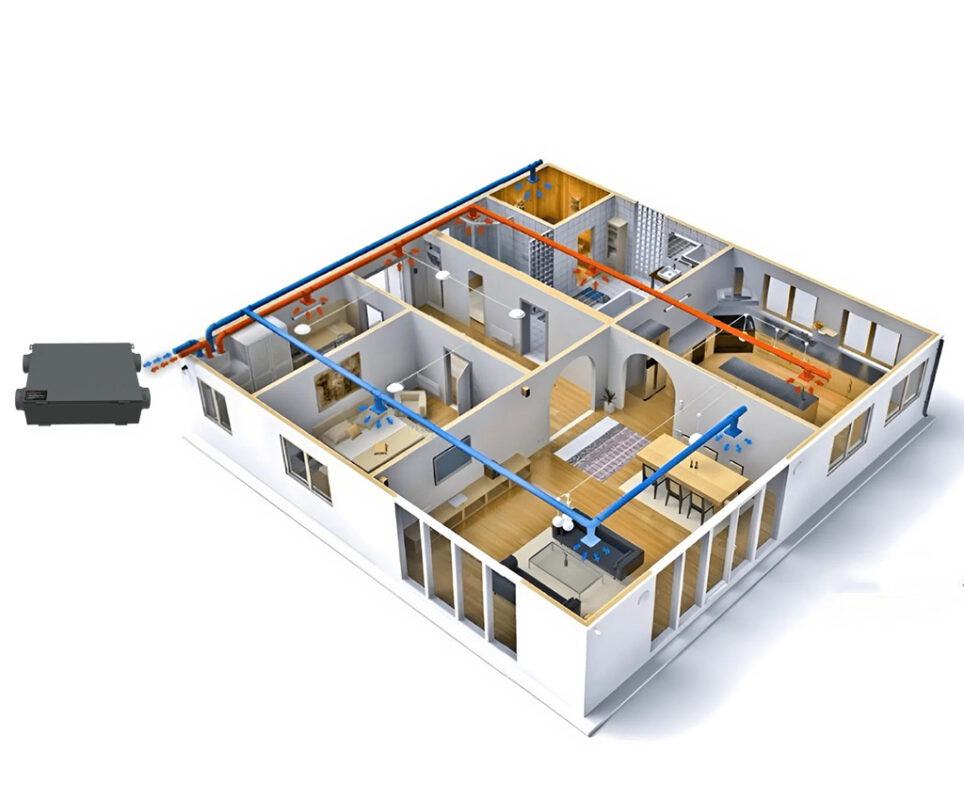

Cấu tạo HRV

HRV được thiết kế để vận hành liên tục và ổn định, xử lý lưu lượng khí lớn. Hệ thống HRV được xây dựng dựa trên sự kết hợp chính xác của các thành phần cơ điện như:

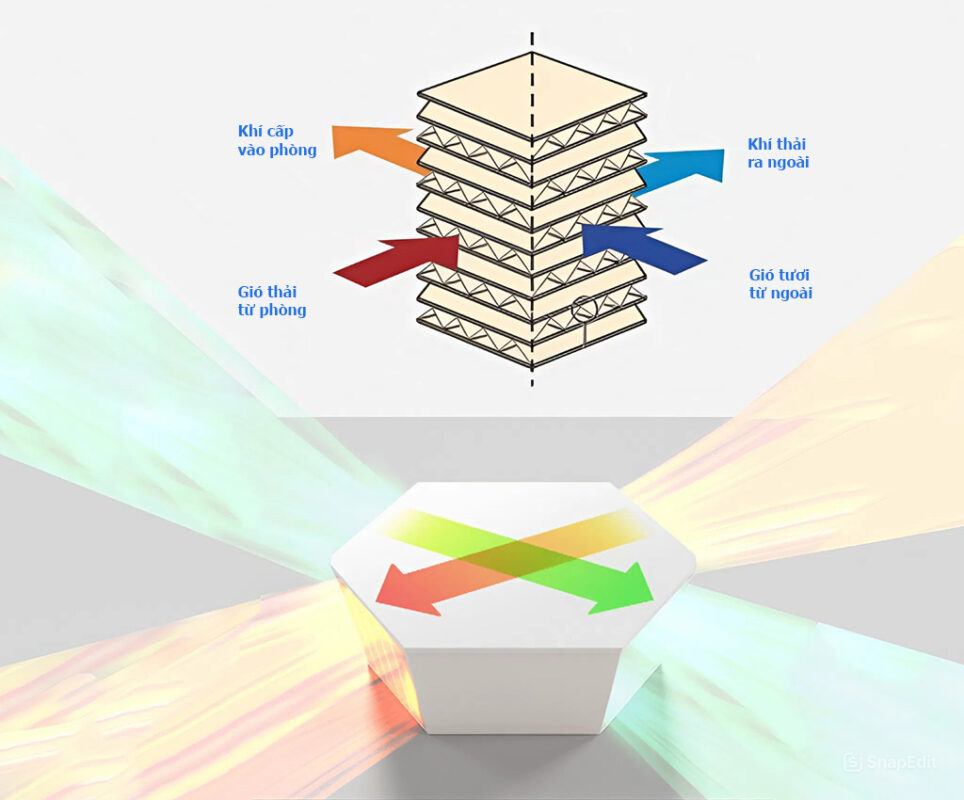

Lõi trao đổi nhiệt

Là trung tâm của máy, nơi xảy ra quá trình truyền nhiệt. Lõi thường có cấu trúc dạng tấm mỏng song song hoặc dạng bánh xe. Vật liệu chế tạo thường là kim loại hoặc nhựa/polyme không thấm nước.

Lõi trao đổi nhiệt của hệ thống HRV được thiết kế để truyền nhiệt độ từ luồng khí thải ấm sang luồng khí tươi lạnh mà không truyền độ ẩm. Do đó, vật liệu lõi cần có khả năng dẫn nhiệt tốt và không thấm nước.

Nhôm là vật liệu lý tưởng cho các lõi HRV yêu cầu hiệu suất cao nhất.

– Nhôm có hệ số dẫn nhiệt rất cao. Điều này cho phép sự chênh lệch nhiệt độ giữa hai luồng khí được cân bằng nhanh chóng, giúp lõi HRV đạt hiệu suất thu hồi nhiệt độ trên 70% – 85% dễ dàng.

– Lõi nhôm thường được chế tạo dưới dạng các tấm mỏng song song, được hàn kín để tạo ra các kênh khí kín, ngăn chặn sự rò rỉ giữa luồng khí thải và khí tươi.

Vật liệu không thấm nước của lõi HRV là nguyên nhân dẫn đến các thách thức kỹ thuật như:

– Nước ngưng tụ: Do bề mặt lõi HRV lạnh không cho phép độ ẩm đi qua, hơi ẩm từ khí thải ấm sẽ ngưng tụ trên bề mặt lõi. Điều này bắt buộc hệ thống HRV phải có đường thoát nước ngưng.

– Nguy cơ đóng băng: Trong các vùng khí hậu rất lạnh, nước ngưng tụ trên bề mặt lõi kim loại/nhựa có thể đóng băng, gây tắc nghẽn lõi và làm giảm hiệu suất.

– Không kiểm soát độ ẩm: Lõi HRV không giải quyết được vấn đề độ ẩm. Nếu bạn đang ở vùng khí hậu nóng ẩm, việc lắp đặt HRV sẽ khiến độ ẩm cao từ bên ngoài vẫn được đưa vào nhà, tăng tải hút ẩm cho điều hòa.

Do những hạn chế trên, trong các vùng khí hậu có độ ẩm cao như Việt Nam, vật liệu Polyme bán thấm của lõi ERV có khả năng trao đổi độ ẩm thường là lựa chọn kỹ thuật tối ưu hơn, ngay cả khi lõi HRV có hiệu suất dẫn nhiệt độ cao hơn.

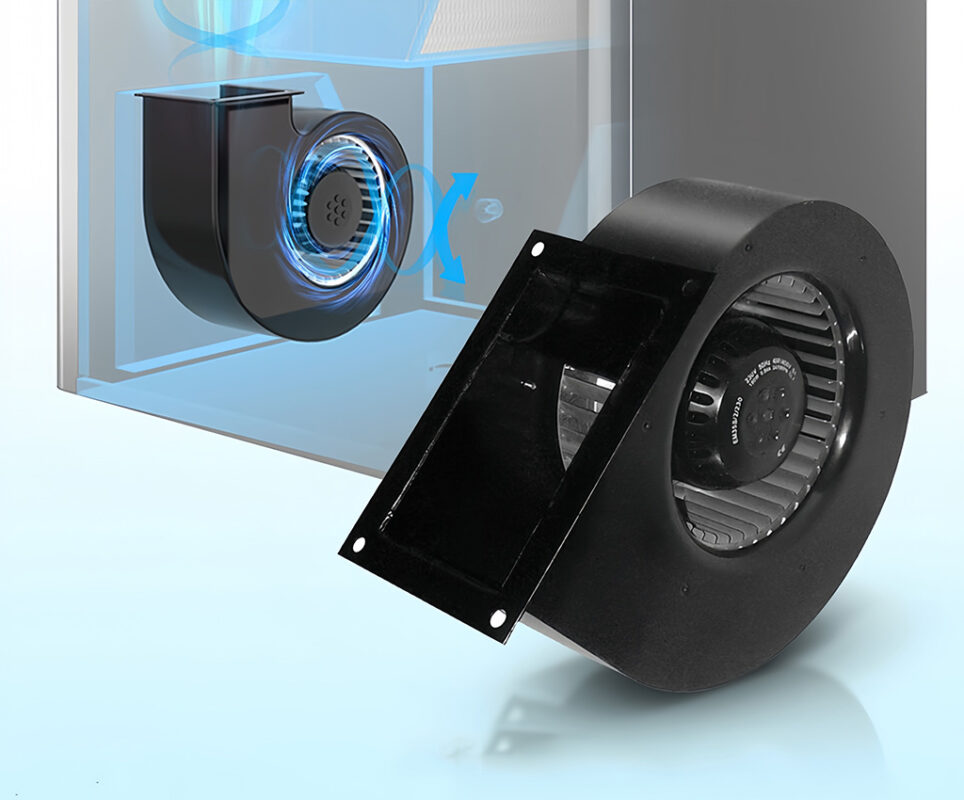

Hệ thống quạt

Gồm hai quạt độc lập được điều khiển để tạo ra thông gió cân bằng. Các mẫu hiện đại sử dụng động cơ DC Inverter để kiểm soát tốc độ và tiết kiệm điện năng.

Hệ thống này bao gồm hai quạt độc lập, mỗi quạt chịu trách nhiệm cho một luồng không khí khác nhau.

Quạt cấp

Quạt Cấp chịu trách nhiệm đưa không khí tươi từ bên ngoài vào bên trong không gian cần thông gió.

Hút không khí ngoài trời, đẩy nó qua bộ lọc, qua lõi trao đổi nhiệt ERV/HRV, và cuối cùng cấp vào nhà. Quạt được lắp đặt ở kênh dẫn khí tươi. Phải có khả năng tạo ra lưu lượng gió ổn định, đủ để vượt qua trở lực của bộ lọc và đường ống.

Quạt thải

Quạt thải chịu trách nhiệm hút không khí cũ, ô nhiễm từ bên trong không gian cần thông gió và đẩy nó ra bên ngoài. Quạt thải hút không khí cũ từ các phòng, dẫn qua lõi trao đổi nhiệt, và xả ra ngoài. Lắp đặt quạt ở đầu kênh dẫn khí thải.

Quạt thải phải có khả năng tạo ra lưu lượng gió ổn định, đủ để hút khí thải ra khỏi các khu vực có khả năng tích tụ ô nhiễm CO2, mùi hôi.

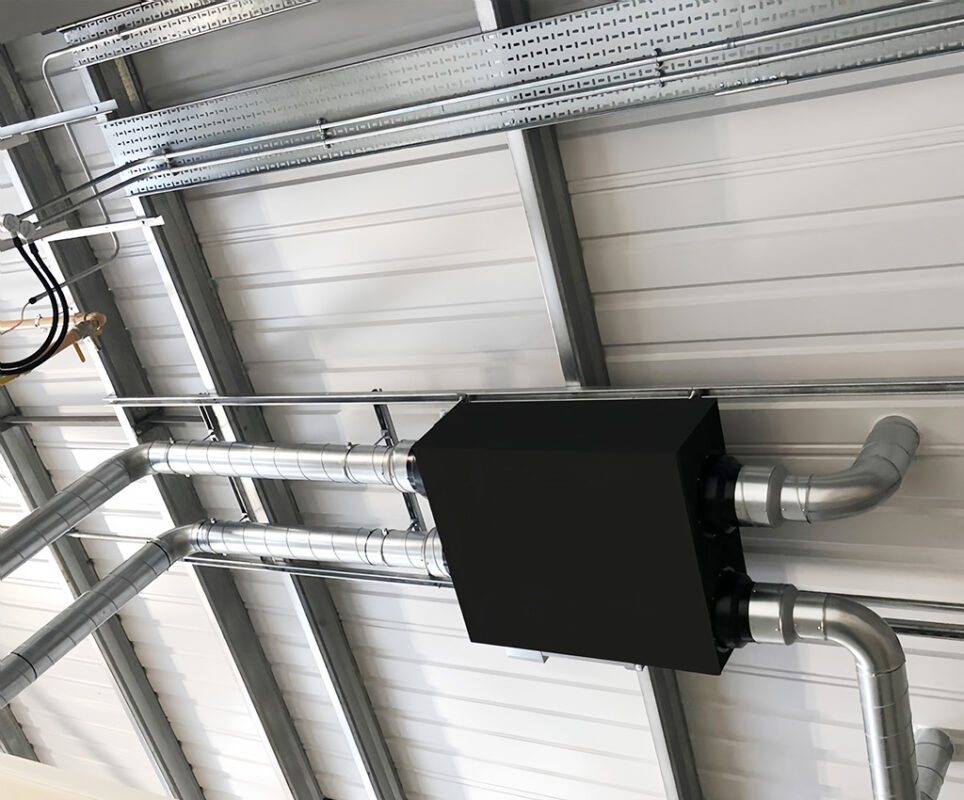

Vỏ máy và cách nhiệt

– Vỏ máy được làm bằng vật liệu bền bỉ và được cách nhiệt dày để ngăn chặn thất thoát nhiệt ra môi trường xung quanh máy và tránh hiện tượng ngưng tụ hơi nước trên bề mặt vỏ.

Vỏ máy đóng vai trò là khung chịu lực, bảo vệ các bộ phận bên trong khỏi các tác động vật lý và môi trường.

– Vật liệu thường là tôn mạ kẽm hoặc nhôm, có khả năng chống ăn mòn. Các vật liệu này thường được sơn tĩnh điện để tăng cường độ bền bỉ và tính thẩm mỹ.

– Vỏ máy giúp bảo vệ cơ học, giữ ổn định cấu trúc của máy, chống rung lắc và va đập, ngoài ra còn đảm bảo vỏ máy kín khí, ngăn không khí bẩn bên ngoài hoặc ẩm từ khu vực kỹ thuật xâm nhập vào luồng khí sạch.

– Đối với các mẫu lắp đặt nổi hoặc bán âm trần, vỏ máy còn quyết định tính thẩm mỹ của thiết bị.

– Lớp cách nhiệt là một lớp vật liệu được lắp đặt bên trong vỏ máy, bao bọc quanh lõi và các kênh dẫn khí. Đây là yếu tố bắt buộc đối với máy hồi nhiệt. Thường lớp cách nhiệt là bông khoáng, polyethylene foam, hoặc cao su lưu hóa có mật độ cao.

– Lớp cách nhiệt giúp chống thất thoát năng lượng, giảm thiểu sự trao đổi nhiệt giữa luồng khí bên trong máy và môi trường xung quanh.

– Vật liệu cách nhiệt cũng đồng thời hoạt động như vật liệu tiêu âm, giúp hấp thụ tiếng ồn từ động cơ và luồng gió.

– Trong điều kiện khí hậu nóng ẩm, bề mặt kim loại của vỏ máy có thể bị lạnh xuống dưới điểm sương, gây ngưng tụ hơi nước. Lớp cách nhiệt ngăn chặn hiện tượng này, bảo vệ vỏ máy khỏi rỉ sét và ngăn nước nhỏ giọt vào khu vực lắp đặt.

Việc lựa chọn độ dày và chất lượng vật liệu cách nhiệt rất quan trọng. Cách nhiệt kém chất lượng sẽ làm giảm hiệu suất thu hồi nhiệt và có thể gây hư hại trần nhà do ẩm mốc.

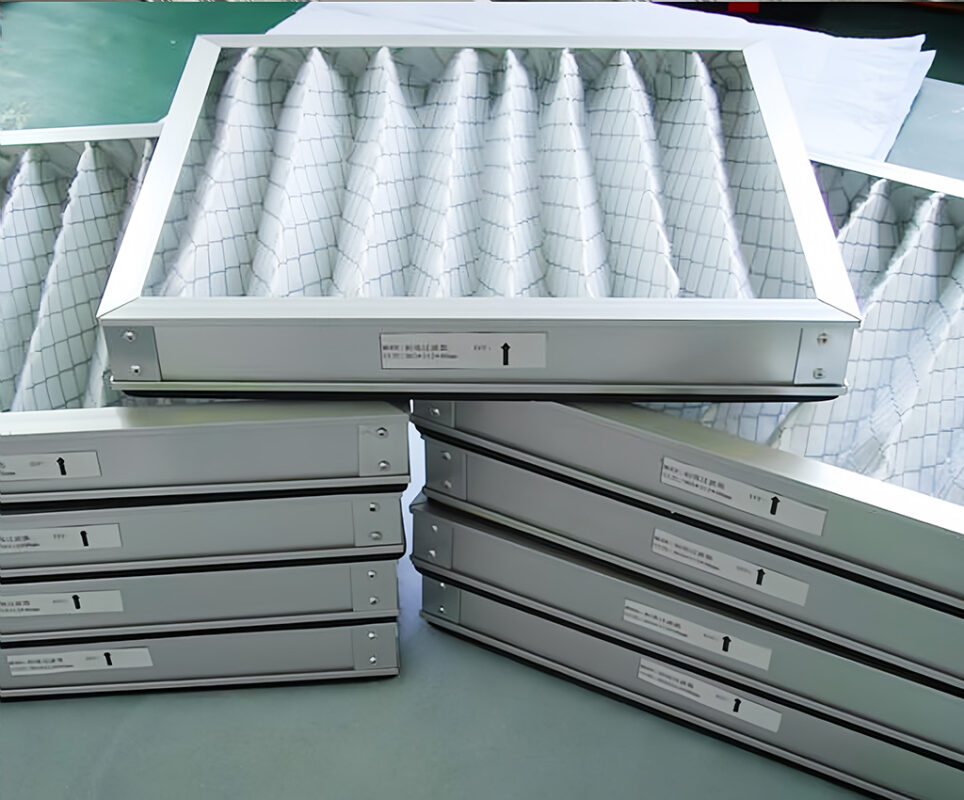

Bộ lọc khí

Bộ lọc khí bao gồm lọc thô để bảo vệ lõi khỏi bụi lớn và lọc tinh tùy theo yêu cầu về chất lượng không khí.

Lọc thô

Bộ lọc khí trong hệ thống thông gió thu hồi nhiệt được chia thành các cấp độ, mỗi cấp độ đảm nhận một vai trò cụ thể trong việc làm sạch không khí và bảo vệ hệ thống.

Lọc thô là tuyến phòng thủ đầu tiên, thường được đặt ở cả hai luồng khí để bảo vệ lõi trao đổi nhiệt và các bộ lọc tinh phía sau, thường là bộ lọc G4 làm bằng sợi tổng hợp hoặc lưới kim loại. Lọc thô giúp loại bỏ các hạt bụi có kích thước lớn hơn 10 micromet như tóc, lông thú, bụi vải, và các vật cản nhìn thấy được.

Ngoài ra lọc thô còn ngăn chặn bụi tiếp xúc lõi trao đổi nhiệt ERV/HRV, giúp duy trì hiệu suất thu hồi năng lượng. Lọc thô có thể được vệ sinh và tái sử dụng, giúp giảm chi phí vận hành.

Lọc tinh

Bộ lọc tinh là yếu tố quyết định khả năng làm sạch không khí theo tiêu chuẩn chất lượng cao.

Lọc bụi mịn

Bộ lọc có thể xử lý bụi mịn PM2.5 kích thước nhỏ hơn 2.5 micromet và các tác nhân gây dị ứng. Thường là F7, F9 hoặc HEPA H13. Bộ lọc HEPA H13 được sử dụng trên các mẫu cao cấp như AirSun GLB/ESD, có khả năng loại bỏ 99.97% các hạt có kích thước 0.3 micromet

Các bộ lọc tinh phải được thay thế định kỳ, không thể rửa được, do đó là cần được tính vào khoản chi phí vận hành.

Lọc khí

Lọc khí được thiết kế để xử lý các chất ô nhiễm dạng khí, sử dụng than hoạt tính hoặc các vật liệu hóa học chuyên biệt, giúp loại bỏ các hợp chất hữu cơ dễ bay hơi VOCs, mùi sơn, mùi hóa chất Formaldehyde và mùi hôi sinh hoạt thông qua cơ chế hấp phụ.

Nguyên lý trao đổi nhiệt của HRV

Nguyên lý cốt lõi của thông gió HRV là sự trao đổi nhiệt độ giữa hai luồng khí tách biệt.

• Khí thải ấm áp từ trong nhà và khí tươi lạnh từ ngoài được dẫn qua các kênh riêng biệt trong lõi. Lõi truyền nhiệt độ từ luồng khí ấm sang luồng khí lạnh hơn.
• Khí thải được làm lạnh khi đi ra ngoài, trong khi khí tươi được làm ấm sơ bộ trước khi vào nhà. Điều này không làm thay đổi hàm lượng ẩm của không khí ở cả hai luồng.

Thông thường lõi thu hồi nhiệt HRV có 2 dạng phổ biến là lõi dạng tấm và lõi dạng bánh xe.

• Lõi dạng tấm phổ biến nhất. Cấu trúc gồm nhiều tấm mỏng song song, tạo ra các kênh riêng biệt cho dòng khí chéo. Có hiệu suất trao đổi nhiệt cao và không có bộ phận chuyển động, ít yêu cầu bảo trì cơ học.
• Lõi dạng bánh xe là lõi xoay chậm, truyền nhiệt từ khí ấm sang khí lạnh thông qua vật liệu lõi xoay liên tục. Loại này có thể đạt hiệu suất thu hồi nhiệt rất cao, nhưng yêu cầu bảo trì phức tạp hơn do có bộ phận chuyển động.

Hiệu suất của hệ thống HRV

HRV được sử dụng với mục đích thông gió, lọc và thu hồi nhiệt. Vì vậy để tính hiệu suất của hệ thống thông gió HRV cần tính toán được lưu lượng gió và hiệu suất trao đổi nhiệt.

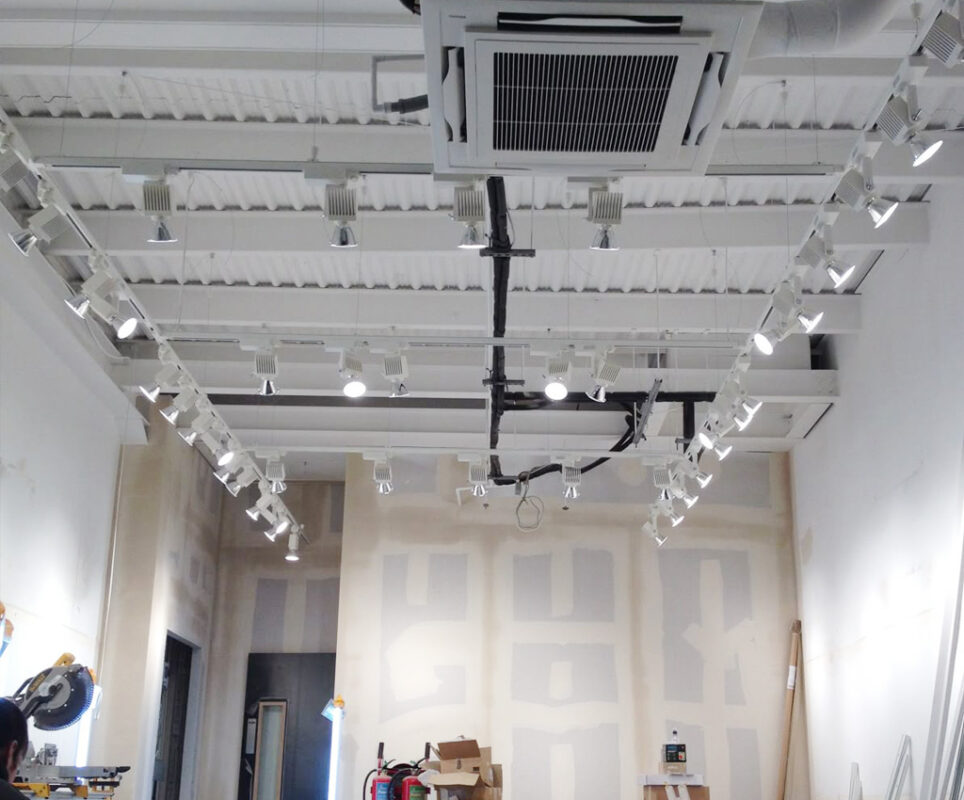

Tính toán lưu lượng gió tiêu chuẩn

Lưu lượng gió cần thiết được tính dựa theo 2 tiêu chuẩn: tiêu chuẩn chất lượng không khí ACH hoặc theo mật độ người trong phòng.

Công thức 1 tính theo Tiêu chuẩn ACH:
Q_ACH = V x ACH
(Trong đó, V là thể tích phòng. ACH thường là 0.5 đến 1.0 lần/giờ cho nhà ở.)

Công thức 2 tính theo tiêu chuẩn mật độ người:
Q_người = Số lượng người x 20m³/h/người

Công thức hiệu suất thu hồi nhiệt

Hiệu suất là thước đo lượng nhiệt năng được thu hồi so với lượng nhiệt năng thất thoát nếu không có HRV gọi tắt là N_s

N_s = (T_SA – T_OA) / (T_RA – T_OA)

Trong đó:

• T_SA: Nhiệt độ của khí cấp đã qua xử lý.
• T_OA: Nhiệt độ khí ngoài trời.
• T_RA: Nhiệt độ khí thải từ trong nhà.

Ví dụ: Nếu T_RA=21^oC, T_OA=0^oC, và T_SA=17^oC, thì N_s = (17-0) / (21-0) ~= 81%. Hiệu suất này cho thấy máy HRV đã thu hồi được 81% nhiệt độ.

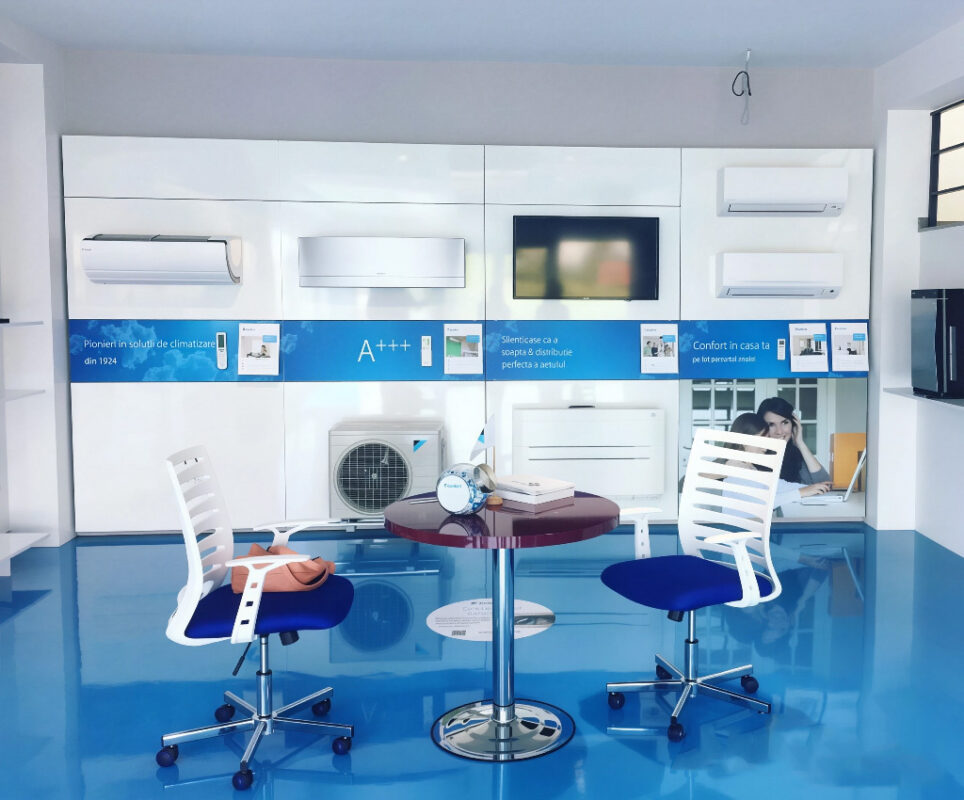

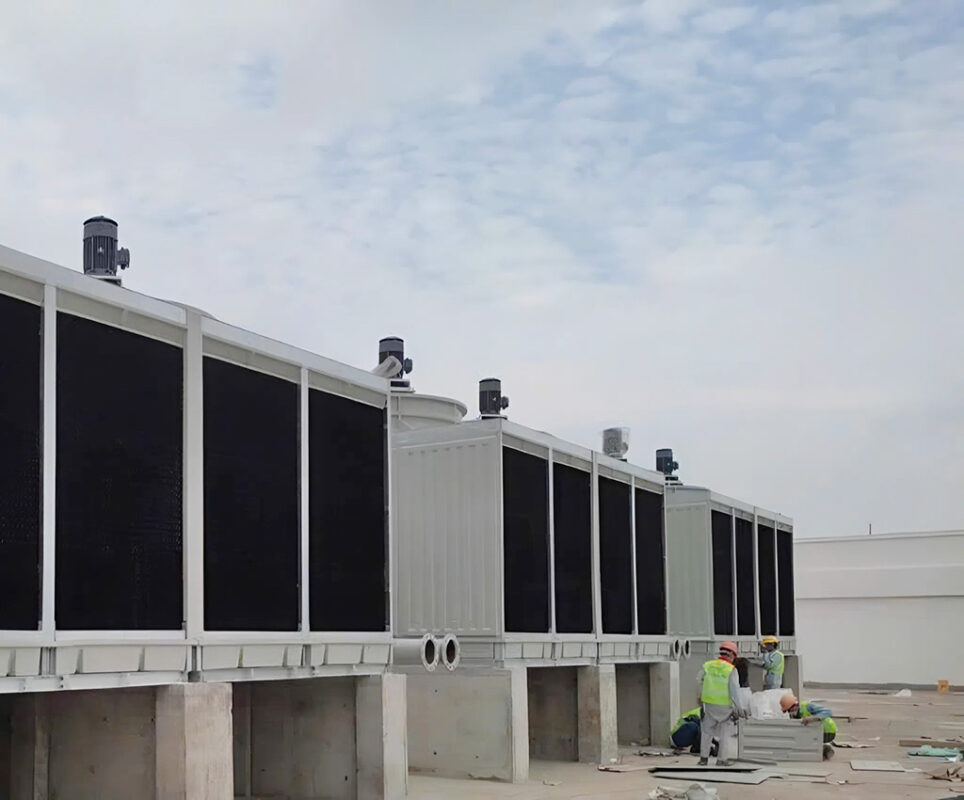

Vai trò của hệ thống thông gió HRV

HRV được sử dụng rộng rãi như là một thành phần M&E thiết yếu trong các công trình có vỏ bọc kín, đặc biệt tại các vùng lạnh.

– HRV liên tục hút không khí tươi từ bên ngoài, lọc sơ bộ, và cấp vào nhà. Điều này duy trì nồng độ oxy ở mức cao.

– Đồng thời, HRV hút khí thải, CO2, và các chất ô nhiễm tích tụ ra khỏi nhà. Điều này đặc biệt quan trọng trong các công trình kín, nơi CO2 tăng cao gây mệt mỏi, đau đầu.

– HRV được thiết kế để truyền nhiệt độ từ luồng khí thải ấm sang luồng khí tươi lạnh thông qua một lõi trao đổi nhiệt. Điều này giúp không khí tươi được làm ấm sơ bộ, giảm tải cho hệ thống sưởi.

– Vai trò chính của HRV là thông gió mà không làm mất đi nhiệt năng đã được xử lý, ngăn chặn thất thoát nhiệt.

Ưu nhược điểm của hệ thống HRV

Hệ thống HRV mang lại các ưu điểm rõ rệt, đặc biệt tại các vùng khí hậu lạnh và khô.

Ưu điểm

– HRV có thể thu hồi được từ 70% đến 85% nhiệt năng. Điều này giúp giảm đáng kể chi phí điện hoặc nhiên liệu sưởi ấm trong mùa đông.

– Lõi trao đổi nhiệt không thấm nước, nên có độ bền vật lý cao và dễ vệ sinh hơn.

– HRV sử dụng quạt kép với lưu lượng gần như bằng nhau, duy trì áp suất trung tính. Điều này quan trọng để tránh làm hỏng cấu trúc hoặc gây ra các vấn đề về độ ẩm trong tường.

Nhược điểm

Hạn chế lớn nhất của hệ thống HRV là sự kiểm soát độ ẩm kém, dẫn đến các vấn đề ở vùng khí hậu khác:

• Nếu sử dụng HRV tại vùng nóng ẩm, khí tươi nóng và ẩm từ ngoài được hút vào. HRV chỉ làm mát khí đó, nhưng không loại bỏ hơi ẩm. Điều này làm tăng độ ẩm tương đối trong nhà, gây cảm giác khó chịu và tăng tải hút ẩm cho điều hòa.
• Trong điều kiện nhiệt độ ngoài trời quá thấp dưới 50C, luồng khí thải ấm có thể ngưng tụ và đóng băng bên trong lõi trao đổi nhiệt, làm tắc nghẽn dòng chảy và giảm hiệu suất nghiêm trọng.

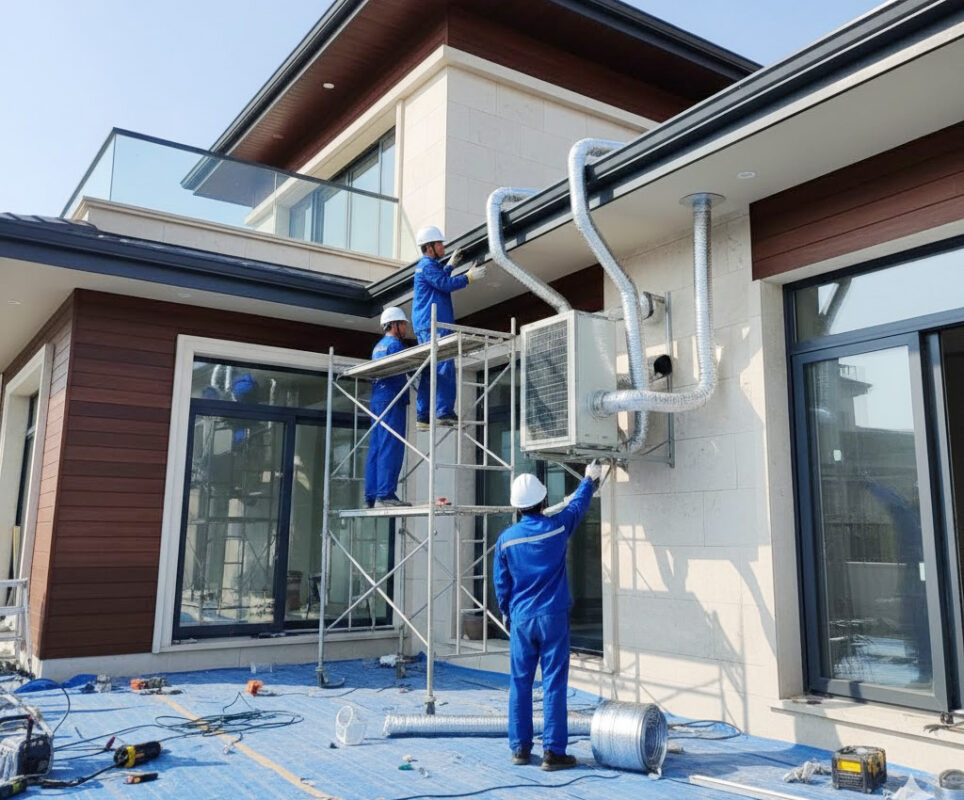

Thi công và lắp đặt hệ thống thông gió HRV

Chất lượng vận hành của cấp khí tươi thu hồi nhiệt bằng HRV phụ thuộc lớn vào quy trình thi công M&E và bảo trì định kỳ.

Lắp đặt ống gió và chống ồn

– Hệ thống ống gió phải được thiết kế với chiều dài tối thiểu, sử dụng ống Spiral cứng cho tuyến chính và hạn chế tối đa các góc gấp 90 độ để giảm trở lực gió, đảm bảo máy HRV đạt đúng lưu lượng thiết kế.

– Ống gió cấp và thải phải được cách nhiệt đầy đủ để chống thất thoát nhiệt và tránh ngưng tụ hơi nước (đặc biệt quan trọng với đường thoát nước ngưng).

– Lắp đặt hộp tiêu âm tại miệng cấp khí là bắt buộc, ngay cả với động cơ DC Inverter, để đảm bảo độ ồn tại khu vực sinh hoạt chính <35 dB(A).

Bảo trì kỹ thuật

– Bộ lọc cần được vệ sinh hoặc thay thế định kỳ. Lọc bẩn sẽ làm tăng trở lực gió, gây ồn và giảm hiệu suất thu hồi nhiệt.

– Đường thoát nước ngưng phải được lắp đặt với độ dốc hợp lý và không bị tắc để tránh nước tràn ngược vào máy, gây hỏng hóc động cơ và phát sinh nấm mốc.

– Sau khi hoàn thành lắp đặt, kỹ sư M&E phải sử dụng máy đo lưu lượng để hiệu chuẩn chính xác lưu lượng gió tại mỗi miệng cấp/hồi, đảm bảo hệ thống vận hành cân bằng.

Mặc dù HRV là giải pháp tốt cho khí hậu lạnh khô, nhưng máy cấp khí tươi thu hồi nhiệt ERV là lựa chọn vượt trội, vì khả năng trao đổi ẩm của nó giải quyết được cả vấn đề đóng băng lõi và tối ưu hóa năng lượng trong điều kiện nóng ẩm, nồm. Việc thi công chuẩn M&E là yếu tố then chốt để kiểm soát trở lực và đảm bảo tuổi thọ hệ thống.
