Sử dụng bảng điều khiển cảm ứng là một bước tiến hiện đại trong lĩnh vực công nghệ. Với máy cấp khí tươi, bảng điều khiển cảm ứng vừa hiển thị được các chỉ số rõ ràng vừa có thể thay đổi, điều khiển được máy mà không cần chạm trực tiếp vào máy.

Mục lục hiện

Tổng quan về sử dụng bảng điều khiển máy cấp khí tươi

Bảng điều khiển máy cấp khí tươi giúp quản lý chất lượng không khí bằng cách điều chỉnh tốc độ quạt, bật/tắt chế độ, thường tích hợp cảm biến CO₂ để tự động điều chỉnh, cung cấp khí trong lành bằng cách hút, lọc không khí bên ngoài rồi thổi vào nhà, giảm tạp chất, CO₂, VOCs, tăng sự thoải mái, tập trung và bảo vệ sức khỏe hô hấp.

Việc sử dụng hiệu quả bao gồm tận dụng tính năng tự động, kiểm tra màn hình, nút bấm và cảm biến thường xuyên. Các chức năng chính trên bảng điều khiển bao gồm:

Điều chỉnh tốc độ quạt: Điều chỉnh lượng khí tươi cung cấp, tiết kiệm năng lượng khi không cần thiết.

Cài đặt chế độ hoạt động: Tự động (Auto), Hẹn giờ (Timer), Chế độ ngủ (Sleep mode).

Hiển thị thông số: Nhiệt độ, độ ẩm, mức CO₂ (nếu có), trạng thái bộ lọc.

Cảm biến CO₂ tự động: Kích hoạt quạt khi nồng độ CO₂ tăng cao, tự động điều chỉnh.

Báo hiệu thay bộ lọc: Cảnh báo khi cần thay thế hoặc vệ sinh bộ lọc.

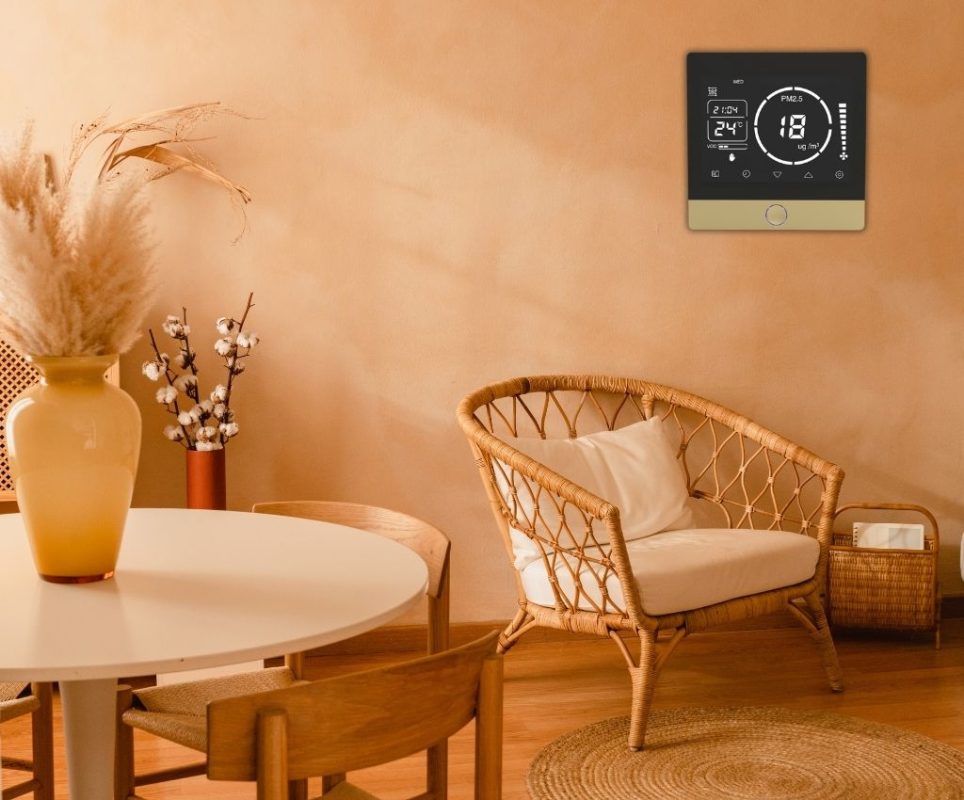

su dung bang dieu khien 1 — Tổng quan bảng điều khiển máy cấp khí tươi

Các màn hình cảm ứng phổ biến

Với máy cấp khí tươi AirSun hiện Tiến Thành đang cung cấp sở hữu 3 dòng màn hình cảm ứng, mỗi một màn hình sẽ ứng dụng với model máy khác nhau để đảm bảo phù hợp với thông số và tiết kiệm ngân sách.

Màn KF 900B: Màn hình kích thước lớn, giao diện rõ nét, dùng cho AHU tầm trung, cao cấp.

Màn G9: Giao diện trực quan, cân bằng giữa các tính năng và chi phí, kích thước vừa phù hợp cho AHU nhỏ, vừa

Màn G6S: Màn hình nhỏ, tốc độ phản hồi nhanh vì cấu hình nhẹ, hiển thị thông số cơ bản.

Sử dụng bảng điều khiển nhà AirSun khá dễ dàng, người dùng có thể kết nối với các hệ thống backend (hệ thống phụ trợ) như nhà thông minh thông qua giao diện ModBus để theo dõi trạng thái thiết bị. Tín hiệu đầu ra của bộ điều khiển trực tiếp điều khiển việc khởi động và tốc độ của quạt gió tươi.

Bảng điều khiển có khả năng giám sát các dữ liệu như nhiệt độ và độ ẩm trong nhà, PM2.5, CO2 (tùy chọn), VOC (tùy chọn) theo thời gian thực; có thể kết nối với WIFI (tùy chọn); và được trang bị giao diện ModBus RTU (RS485).

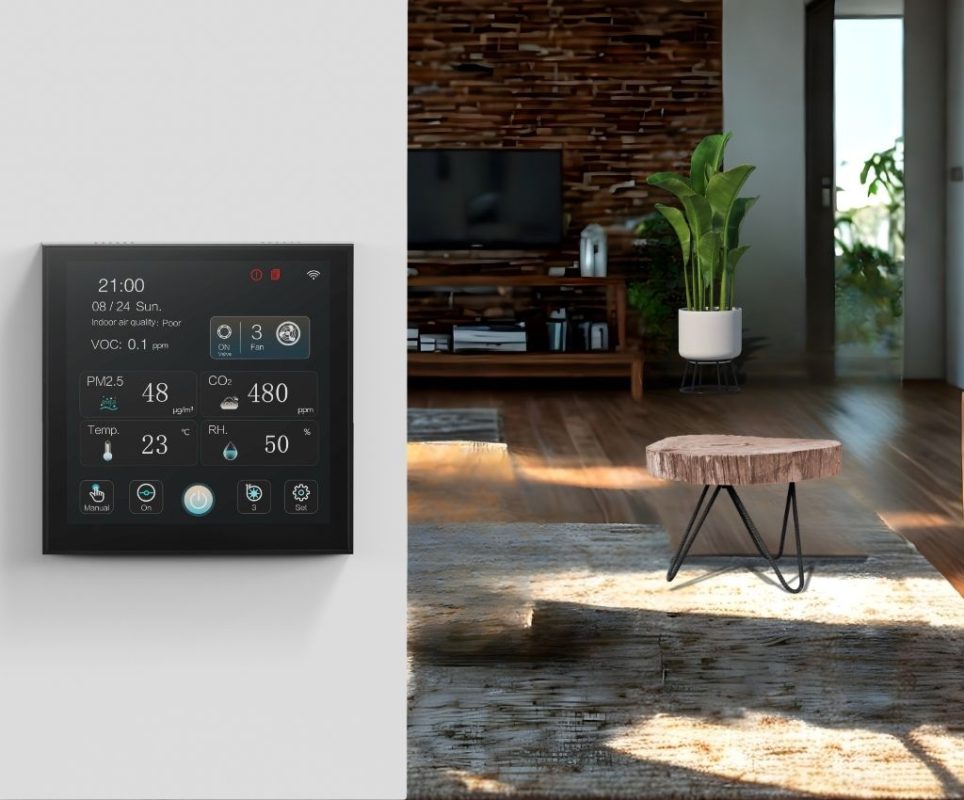

su dung bang dieu khien 2 — Sử dụng bảng điều khiển AirSun cho từng máy

Hướng dẫn sử dụng bảng điều khiển cảm ứng

Ở phần dưới đây, Tiến Thành sẽ hướng dẫn chi tiết khách hàng cách sử dụng bảng điều khiển cảm ứng với 3 loại của nhà AirSun.

Sử dụng bảng điều khiển KF 900B

Các chức năng hiển thị trên bảng điều khiển KF 900B gồm:

〇 : Bật/tắt nguồn

📖 : Chế độ làm việc

🕒 : Cài đặt đồng hồ và tham số hẹn giờ

⚙ : Sưởi

▲ : Tăng tham số

▼ : Giảm tham số

Cách sử dụng bảng điều khiển KF 900B chi tiết như sau. Nhấn phím nguồn để bật hoặc tắt bộ điều khiển. Ở trạng thái tắt nguồn, tất cả đầu ra và màn hình hiển thị đều tắt. Với chế dộ làm việc, người dùng sẽ chọn giữa các chế độ được chuyển vòng tuần tự giữa ba trạng thái tự động – thủ công – hẹn giờ.

Trong trường hợp muốn hẹn giờ và điều chỉnh tham số nhấn phím đồng hồ để chuyển đổi tuần, giờ, phút. Trong quá trình cài đặt, nếu không thao tác trong 10 giây, bộ điều khiển sẽ tự động trở về trạng thái làm việc bình thường và lưu tham số đã cài đặt.

Người dùng tự cài tốc độ quạt, không bị ảnh hưởng bởi hẹn giờ hay chất lượng không khí, có thể cài đặt hẹn giờ riêng cho quạt theo tốc độ. Nếu muốn xem và xóa thời gian lọc nhấn giữ nút ▲ trong chế độ hẹn giờ, màn hình hiển thị vị trí đồng hồ sẽ hiển thị thời gian đã hoạt động của bộ lọc. Khi thời gian vượt quá giới hạn, biểu tượng lọc sẽ nhấp nháy để nhắc thay thế hoặc vệ sinh.

Trong chế độ tự động, nhấn giữ phím ▲ để vào cài đặt nồng độ PM2.5. Nhấn giữ phím ▼ để vào cài đặt nồng độ CO₂. Khi giá trị PM2.5, CO2 hiện tại thấp hơn giá trị cài đặt, quạt dừng hoạt động. Nhấn giữ đồng thời hai phím 📖 và ▲ trong hơn 2 giây để bật/tắt khóa trẻ em. Khi bật, biểu tượng khóa sẽ sáng và các thao tác phím sẽ không có hiệu lực.

Trong trường hợp muốn kết nối wifi, dùng điện thoại quét mã QR để tải ứng dụng Tuya, đăng ký và đăng nhập tài khoản. Nhấn giữ phím 📖 trong 3 giây để đưa thiết bị vào trạng thái kết nối mạng, sau đó nhấn thêm thiết bị.

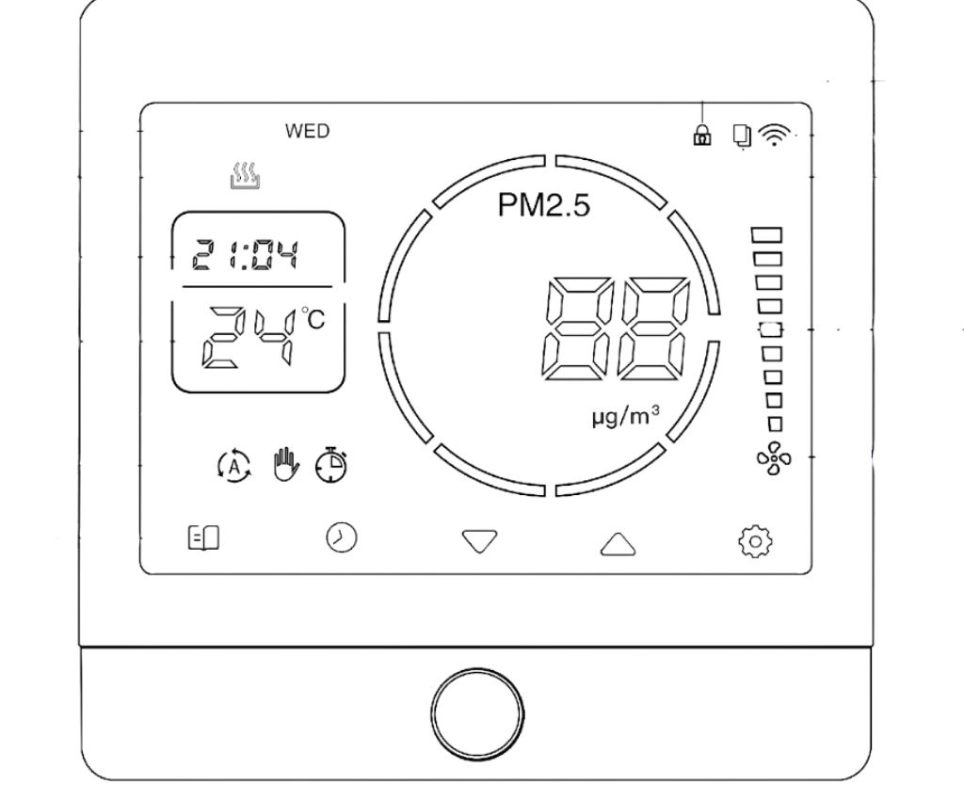

su dung bang dieu khien 3 — Cách sử dụng bảng điều khiển KF 900B

Sử dụng bảng điều khiển G9

Các chức năng hiển thị trên màn hình bao gồm:

Bật/tắt nguồn

Tốc độ quạt

Chế độ hoạt động

Chìa khóa van khí

Menu cài đặt

Cách sử dụng bảng điều khiển G9 như sau: Khi bật nguồn bộ điều khiển và vào giao diện hiển thị chính, vòng tròn ở giữa sẽ hiển thị chỉ số PM2.5 trong phòng. CO₂ sẽ được hiển thị ở phiên bản có tích hợp cảm biến CO₂; VOC sẽ hiển thị khi chọn phiên bản có VOC.

Nhấn phím SET trong giao diện chính để vào giao diện lựa chọn cài đặt: Cài đặt ngày giờ, cài đặt đèn nền, cấu hình tham số hẹn giờ, đặt lại bộ lọc, cấu hình địa chỉ thiết bị ModBus, cấu hình dữ liệu cảm biến trong chế độ điều khiển tự động.

Trong giao diện cài đặt tham số hẹn giờ, nhấn vào các ngày từ Thứ Hai đến Chủ Nhật để chọn thời gian hẹn giờ cho từng ngày trong tuần và bật/tắt trạng thái hẹn giờ. Nếu nút của ngày trong tuần được bật, quạt sẽ chạy theo thời gian khởi động đã cài đặt và dừng theo thời gian tắt đã cài đặt.

Thời gian khởi động và tắt theo hẹn giờ chỉ điều khiển hoạt động và dừng của quạt, không điều khiển bật/tắt toàn bộ thiết bị. Độ sáng có thể được điều chỉnh trong giao diện cài đặt tham số đèn nền.

Trong giao diện cài đặt thời gian bộ lọc, phạm vi cài đặt ban đầu là từ 1–9000 giờ. Thời gian phần trăm còn lại của bộ lọc được tính theo tỷ lệ giữa thời gian đã hoạt động và thời gian ban đầu, công thức:

% bộ lọc còn lại = 100 – (Thời gian đã hoạt động / Thời gian ban đầu) × 100

Ngoài các giao diện chức năng đã mô tả ở trên, các giao diện chức năng còn lại là giao diện dự phòng. Trong giao diện cài đặt không có Wifi, máy sẽ tự động quay về giao diện chính sau 1 phút không thao tác. Thiết bị này được kết nối với quạt AC, van gió AC, và có giao tiếp RS485.

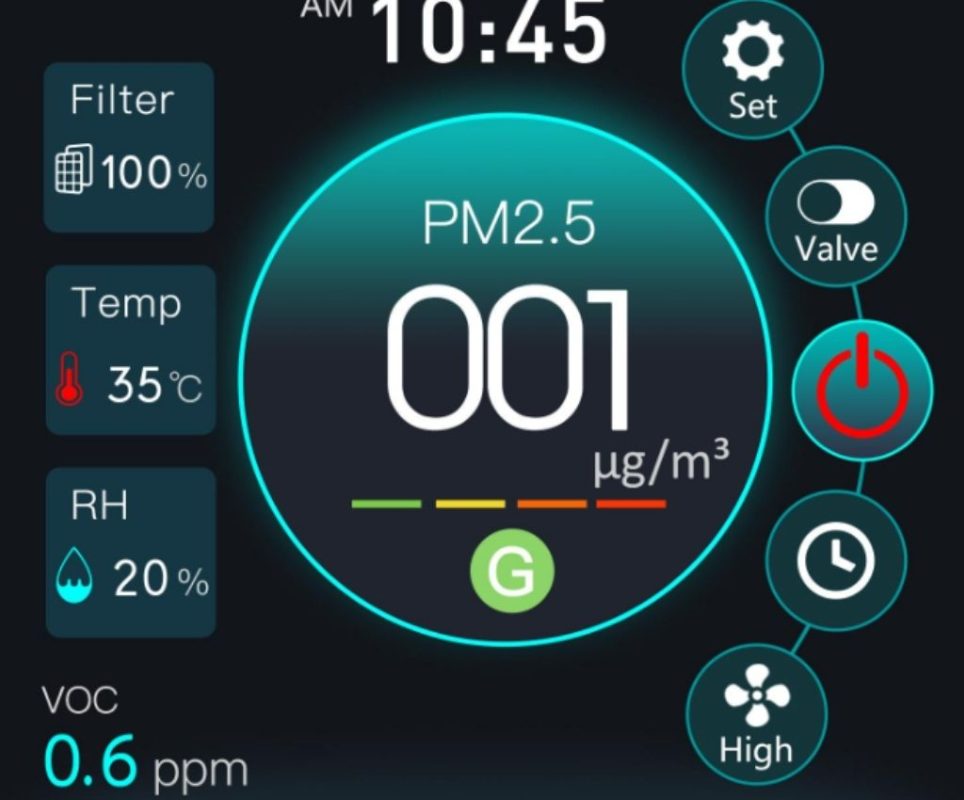

su dung bang dieu khien 4 — Cách sử dụng bảng điều khiển G9

Sử dụng bảng điều khiển G6S

Các chức năng hiển thị trên màn hình bao gồm:

Phím nguồn

Phím tốc độ quạt

Phím chế độ hoạt động

Phím van gió

Phím menu cài đặt

Cách sử dụng bảng điều khiển G6S như sau: Màn hình giao diện hiển thị chính, hiển thị PM2.5 trong nhà; phiên bản CO2 sẽ có hiển thị CO2; phiên bản VOC sẽ có hiển thị VOC; chất lượng không khí trong nhà.

Nhấn nút cài đặt trên giao diện chính để vào giao diện lựa chọn cài đặt. Giao diện cài đặt bao gồm lựa chọn ngôn ngữ, cài đặt đèn nền, cấu hình mạng WIFI, cấu hình tham số thời gian, cài đặt bộ lọc, cấu hình địa chỉ thiết bị ModBus, cấu hình dữ liệu cảm biến trong điều khiển chế độ tự động và xem lỗi.

Trong giao diện cài đặt thông số thời gian, nhấn lần lượt từ Thứ Hai đến Chủ Nhật để chọn bật hoặc tắt trạng thái thời gian cho thời gian thời gian tương ứng trong tuần. Nếu nút thời gian tắt, quạt sẽ chạy ở tốc độ thủ công, nếu bạn bật nút tương ứng với ngày trong tuần, quạt sẽ chạy ở tốc độ quạt được cài đặt thủ công theo thời gian khởi động và tắt quạt theo thời gian tắt.

Độ sáng có thể được điều chỉnh trong giao diện cài đặt thông số đèn nền. Trong giao diện cài đặt thời gian bộ lọc, phạm vi cài đặt thời gian ban đầu của bộ lọc là 1-9999 giờ. Nếu thời gian làm việc của bộ lọc lớn hơn hoặc bằng thời gian cài đặt tuổi thọ của bộ lọc, một biểu tượng cảnh báo bộ lọc nhỏ màu đỏ sẽ được hiển thị ở góc trên bên phải của giao diện chính.

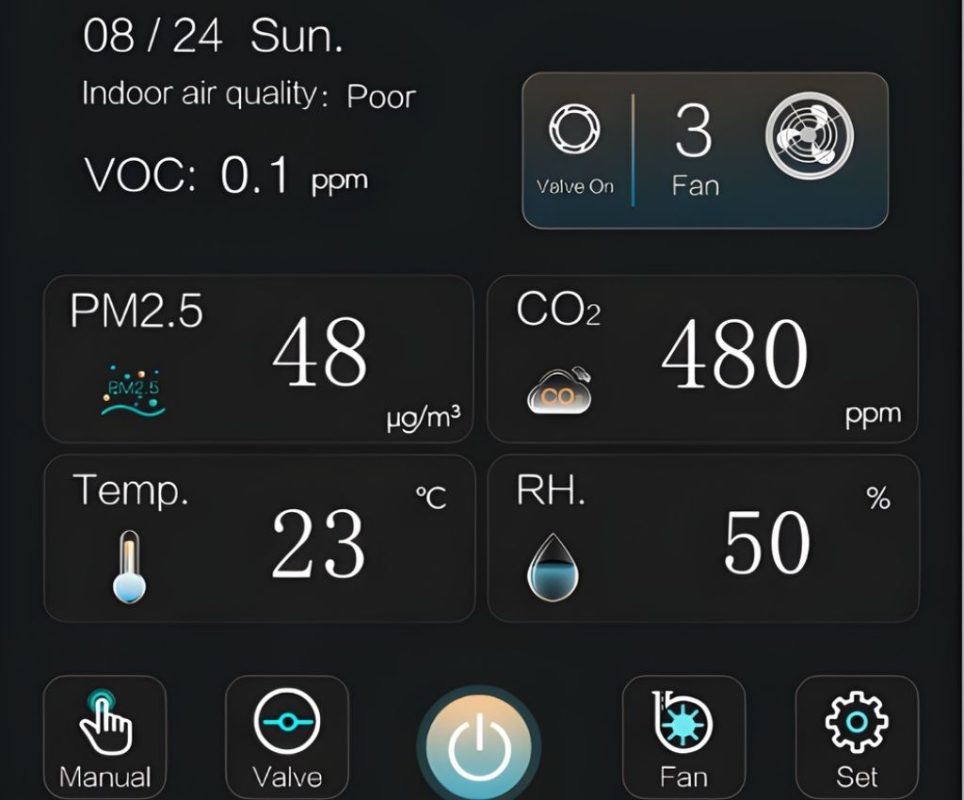

su dung bang dieu khien 5 — Cách sử dụng bảng điều khiển G6S

Lợi ích sử dụng bảng điều khiển cảm ứng

Sử dụng bảng điều khiển cảm ứng kết nối trực tiếp với máy cấp khí tươi là thiết bị tân tiến giúp người dùng dễ dàng điều khiển được máy từ xa, kiểm tra được tình trạng hoạt động của máy và cài đặt được các chế độ theo ý muốn khiến quá trình vận hành máy trơn tru, thông minh, chủ động hơn.

Giao diện bộ điều khiển dễ vận hành, thân thiện với người dùng, màn hình trực quan, dùng biểu tượng để hiển thị nên dễ nhớ, dễ dùng, chạm trực tiếp không phụ thuộc vào nhiều nút cơ. Sử dụng bảng điều khiển cảm ứng nhà AirSun không cần có kinh nghiệm, với người già, không có kinh nghiệm cũng nhanh chóng dùng được.

Màn hình điều khiển hiển thị đầy đủ, rõ ràng thông tin bao gồm nhiệt độ, độ ẩm, PM2.5, CO2, trạng thái quạt,..nhờ vậy mà người dùng theo dõi được các chỉ số thay đổi theo thời gian thực, hiểu được nồng độ chính xác thay vì ước lượng bằng đèn.

Sử dụng bảng điều khiển sẽ tích hợp được cảnh báo, lỗi hiển thị ngay trên màn hình. Khi có lỗi bất kỳ ở giai đoạn nào màn hình sẽ thông báo ngay lập tức bằng biểu tượng, màu sắc, nhờ vậy mà người dùng có thể phát hiện được sớm sự cố cần khắc phục.

Vận hành máy cấp khí tươi thông minh hơn khi có thể cài đặt chính xác từng ngày giờ về lưu lượng gió, thời gian chạy, giảm phụ thuộc vào các nút nguồn, thay đổi chỉ số ngay cả khi không trực tiếp thao tác vào thời điểm đó.
