Điều hòa trung tâm VRV/VRF

Điều hòa trung tâm là giải pháp khí hậu toàn diện cho biệt thự, văn phòng, giúp kiểm soát chất lượng không khí và tối ưu điện năng vượt trội cho mọi công trình hiện đại.

Bài viết này sẽ cung cấp cái nhìn toàn diện từ định nghĩa, tiêu chuẩn kỹ thuật đến quy trình thi công điều hòa trung tâm chuyên nghiệp, giúp bạn có đầy đủ thông tin trước khi quyết định đầu tư.

Định nghĩa điều hòa trung tâm VRV, VRF

Điều hòa trung tâm hay còn được biết đến với các thuật ngữ chuyên môn là VRV (Variable Refrigerant Volume) hoặc VRF (Variable Refrigerant Flow). Về bản chất, đây là hệ thống máy lạnh sử dụng một dàn nóng kết hợp với nhiều dàn lạnh khác nhau (có thể lên đến 64 dàn lạnh) trong cùng một hệ thống.

Thuật ngữ VRV được hãng Daikin phát minh và đăng ký bản quyền đầu tiên, trong khi VRF là thuật ngữ chung được các hãng sản xuất khác như Panasonic, Mitsubishi, Toshiba hay LG sử dụng cho dòng sản phẩm có nguyên lý tương tự.

Điểm cốt lõi của hệ thống này là khả năng điều chỉnh lưu lượng môi chất lạnh theo phụ tải nhiệt thực tế của từng không gian riêng biệt, giúp tiết kiệm điện năng tối đa và vận hành cực kỳ linh hoạt.

Hiện nay, việc lắp đặt điều hòa trung tâm không chỉ dựa trên cảm tính mà phải tuân thủ nghiêm ngặt các tiêu chuẩn thiết kế mới nhất nhằm đạt chuẩn chất lượng quốc gia và đảm bảo an toàn tuyệt đối cho người dùng. Các tiêu chuẩn vàng trong ngành có thể kể đến như:

• TCVN 5687:2010: Đây là tiêu chuẩn về thiết kế điều hòa, thông gió, quy định chi tiết về các thông số nhiệt độ, độ ẩm và vận tốc gió trong không gian điều hòa.
• ASHRAE 62.1-2010: Tiêu chuẩn quốc tế về thông gió, đảm bảo cung cấp lượng khí tươi cần thiết để bảo vệ sức khỏe con người trong môi trường kín.
• SMACNA: Tiêu chuẩn hàng đầu thế giới về chế tạo ống gió, đảm bảo độ kín khít và giảm thiểu tổn thất áp suất trong hệ thống.
• TCVN 13521:2022: Tiêu chuẩn về chất lượng không khí trong nhà ở và nhà công cộng, tập trung vào việc kiểm soát nồng độ bụi và khí có hại.
• TCXD 232:1999: Tiêu chuẩn về chế tạo, lắp đặt và nghiệm thu hệ thống điều hòa không khí, thông gió và cấp lạnh, đảm bảo mọi công đoạn thi công đều đạt chuẩn kỹ thuật.

Bảng giá điều hòa trung tâm

Tiến Thành Group xin gửi đến quý khách hàng khung giá để quý khách dễ dàng ước tính ngân sách.

Bảng giá điều hòa trung tâm VRV

Bảng giá điều hòa trung tâm VRF

Bảng giá vật tư thi công điều hòa trung tâm

Mức giá trên chưa bao gồm thuế VAT và có thể thay đổi dựa trên độ phức tạp của hệ thống ống gió. Để có báo giá chi tiết, chúng tôi khuyến nghị khách hàng nên thực hiện bước khảo sát thực tế tại công trình.

Điều hòa trung tâm được sử dụng khi nào?

Dòng sản phẩm này không phải là lựa chọn dành cho các không gian nhỏ hẹp đơn lẻ. Bạn nên cân nhắc đầu tư hệ thống điều hòa trung tâm khi công trình hội tụ các yếu tố sau:

• Diện tích sử dụng lớn và nhiều phòng chức năng: Những căn biệt thự có diện tích từ 100m2 trở lên hoặc các tòa nhà nhiều tầng cần sự đồng bộ về hệ thống làm mát.
• Yêu cầu khắt khe về thẩm mỹ ngoại thất: Thay vì lắp đặt hàng chục cục nóng treo lổm ngổm quanh tường làm mất vẻ đẹp kiến trúc, bạn chỉ cần duy nhất một hoặc một cụm dàn nóng đặt gọn gàng trên tầng thượng hoặc khu vực khuất.
• Mong muốn sự linh hoạt trong kiểm soát nhiệt độ: Mỗi phòng có nhu cầu nhiệt độ khác nhau, người cao tuổi cần ấm hơn, trẻ nhỏ cần mát vừa phải, hệ thống này cho phép điều chỉnh độc lập từng không gian mà không ảnh hưởng đến các phòng khác.
• Đòi hỏi sự bền bỉ và tiết kiệm điện dài hạn: Mặc dù chi phí đầu tư ban đầu cao, nhưng khả năng tiết kiệm điện lên đến 40 – 50% và tuổi thọ máy trên 20 năm là một bài toán kinh tế cực kỳ hiệu quả.

Cấu tạo và nguyên lý hoạt động

Để hiểu tại sao hệ thống này lại ưu việt đến vậy, chúng ta cần bóc tách các thành phần cấu tạo và cách thức vận hành của nó.

Cấu tạo chi tiết

Hệ thống điều hòa trung tâm được cấu thành từ bốn bộ phận then chốt:

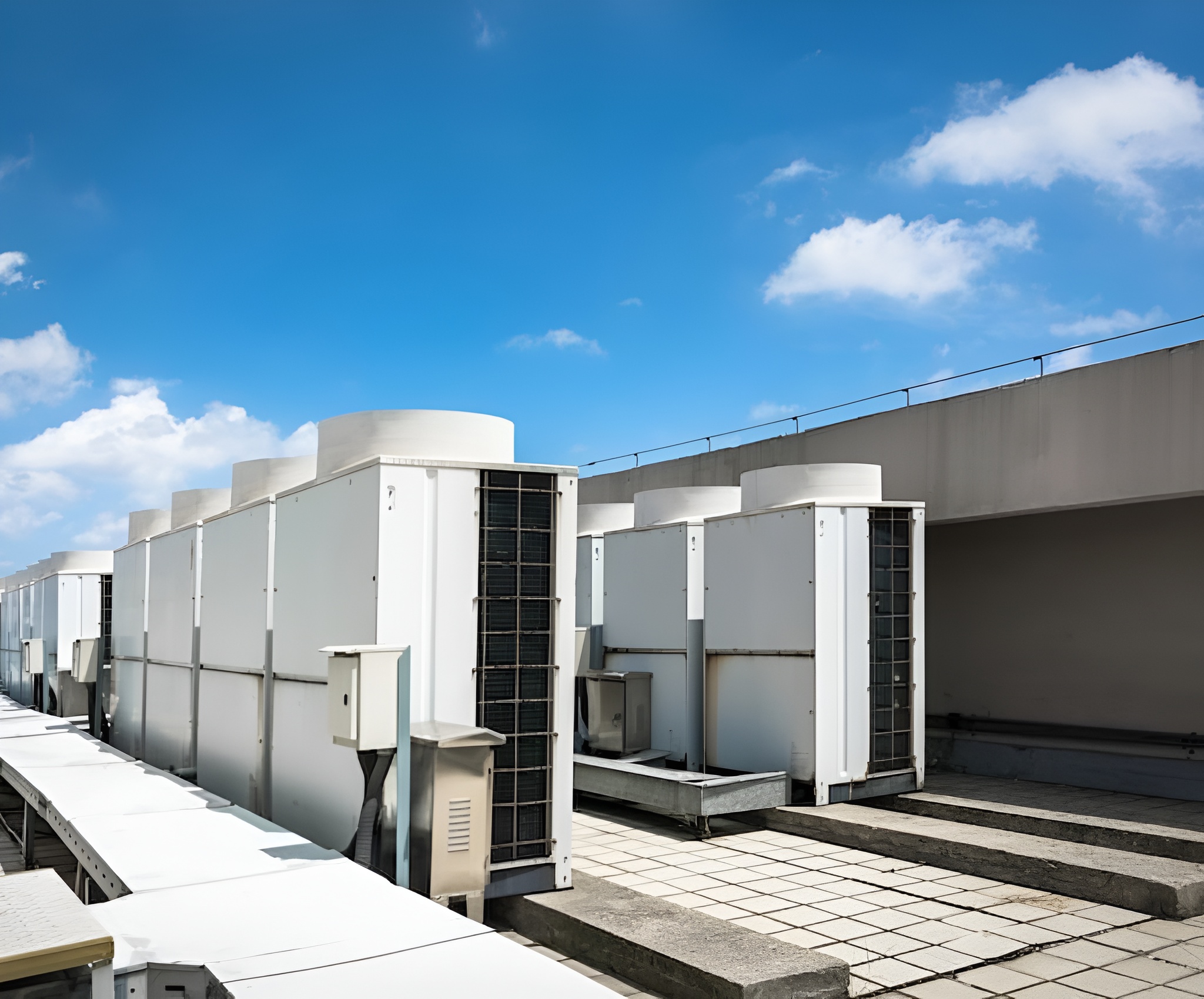

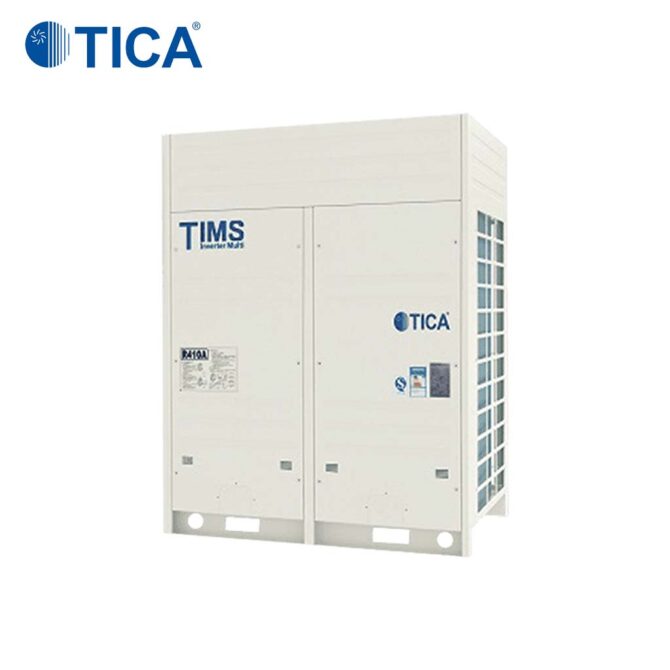

• Dàn nóng (Outdoor Unit): Đây là bộ phận có công suất lớn nhất, chứa máy nén biến tần thông minh. Dàn nóng thường được thiết kế dạng khối vững chắc, có khả năng chịu được môi trường khắc nghiệt và hoạt động cực kỳ êm ái.
• Hệ thống dàn lạnh (Indoor Units): Sự đa dạng là ưu điểm lớn nhất ở đây. Bạn có thể kết hợp dàn lạnh âm trần nối ống gió cho phòng khách sang trọng, dàn lạnh cassette cho văn phòng, hoặc dàn lạnh treo tường cho các không gian nhỏ.
• Hệ thống đường ống dẫn môi chất: Sử dụng ống đồng đạt chuẩn Ruby loại dày để nối dàn nóng với các dàn lạnh thông qua các bộ chia gas (Refnet joint). Việc sử dụng bộ chia gas giúp phân phối môi chất lạnh đều và chính xác đến từng vị trí.
• Hệ thống điều khiển trung tâm: Bao gồm các bộ điều khiển cục bộ tại mỗi phòng và một bộ điều khiển trung tâm quản lý toàn bộ tòa nhà, cho phép cài đặt lịch trình, giám sát lỗi và kiểm soát năng lượng thông qua điện thoại hoặc máy tính.

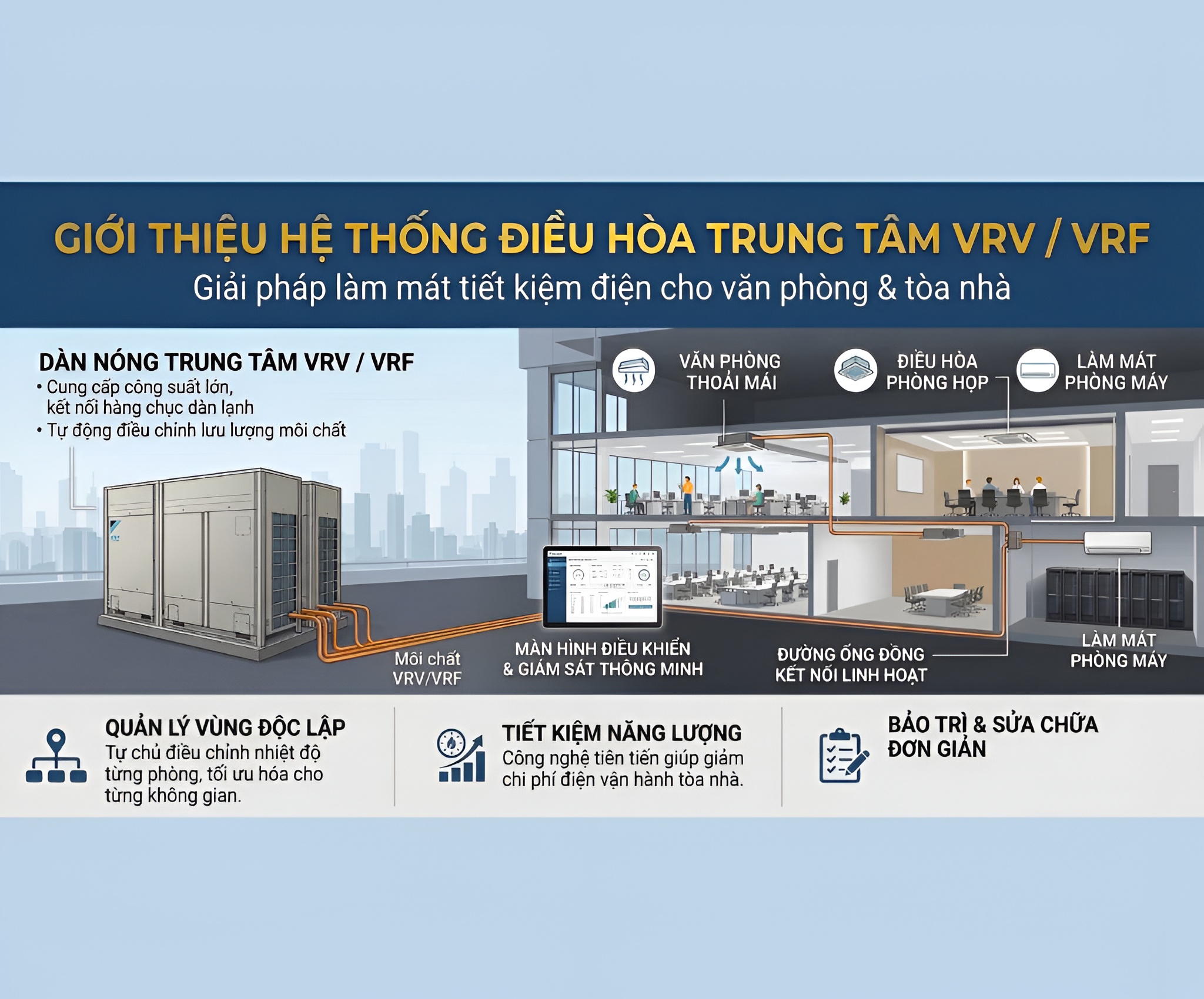

Nguyên lý hoạt động

Nguyên lý làm việc của điều hòa trung tâm dựa trên sự điều chỉnh lưu lượng môi chất lạnh bằng công nghệ biến tần (Inverter). Khi bạn bật một dàn lạnh, máy nén tại dàn nóng sẽ khởi động ở công suất thấp. Khi số lượng dàn lạnh hoạt động tăng lên hoặc nhiệt độ phòng có sự thay đổi lớn, cảm biến sẽ gửi tín hiệu về bộ vi xử lý trung tâm để tăng tốc độ máy nén, cung cấp thêm môi chất lạnh.

Ngược lại, khi các phòng đã đạt đến nhiệt độ cài đặt, máy nén sẽ giảm tốc độ quay xuống mức tối thiểu thay vì tắt hẳn, giúp duy trì nhiệt độ cực kỳ ổn định và loại bỏ dòng điện khởi động lãng phí. Đây chính là bí quyết giúp hệ thống đạt được hiệu năng tiết kiệm điện vượt trội.

Ưu điểm và nhược điểm

Bất kỳ hệ thống kỹ thuật nào cũng có hai mặt của nó, việc hiểu rõ giúp chủ đầu tư có sự chuẩn bị tốt nhất.

Ưu điểm vượt trội

• Thẩm mỹ đẳng cấp: Toàn bộ dàn lạnh có thể được giấu kín trong trần thạch cao, chỉ để lộ cửa gió thiết kế tinh tế, phù hợp với mọi phong cách kiến trúc từ cổ điển đến hiện đại.
• Khả năng làm lạnh nhanh và sâu: Sức mạnh từ máy nén công suất lớn giúp hệ thống đạt được nhiệt độ mong muốn trong thời gian rất ngắn.
• Vận hành siêu êm: Độ ồn từ dàn lạnh được kiểm soát cực tốt, thường chỉ từ 19 – 25 Decibel, mang lại không gian tĩnh lặng tuyệt đối cho việc nghỉ ngơi và làm việc.
• Khả năng kết nối thông minh: Dễ dàng tích hợp vào hệ thống nhà thông minh hoặc hệ thống quản lý tòa nhà (BMS).
• Độ bền cao: Linh kiện được thiết kế theo tiêu chuẩn công nghiệp nên có độ ổn định và tuổi thọ vượt xa các dòng máy dân dụng.

Nhược điểm cần lưu ý

• Chi phí đầu tư ban đầu cao: Tổng chi phí cho máy móc, vật tư và nhân công thi công điều hòa trung tâm thường cao hơn gấp 2 – 3 lần so với máy lạnh thông thường.
• Đòi hỏi kỹ thuật lắp đặt khắt khe: Hệ thống đường ống phức tạp đòi hỏi đội ngũ thợ có tay nghề cao và máy móc chuyên dụng. Chỉ một sai sót nhỏ trong việc hàn ống hoặc hút chân không cũng có thể dẫn đến sự cố lớn sau này.
• Khó khăn khi cải tạo: Do đường ống đồng và ống nước ngưng được đi âm trần nên việc thay đổi thiết kế hoặc sửa chữa sau khi đã hoàn thiện thạch cao sẽ tốn kém và phức tạp.

Phân loại điều hòa trung tâm

Dựa trên đặc thù quy mô công trình và công nghệ truyền dẫn nhiệt, hệ thống điều hòa trung tâm hiện nay được phân chia thành hai dòng sản phẩm là điều hòa trung tâm VRV/VRF và điều hòa trung tâm chiller. Sự phân hóa này nhằm đáp ứng chính xác các tiêu chuẩn kỹ thuật về công suất, thẩm mỹ kiến trúc và bài toán kinh tế cho từng loại hình dự án khác nhau.

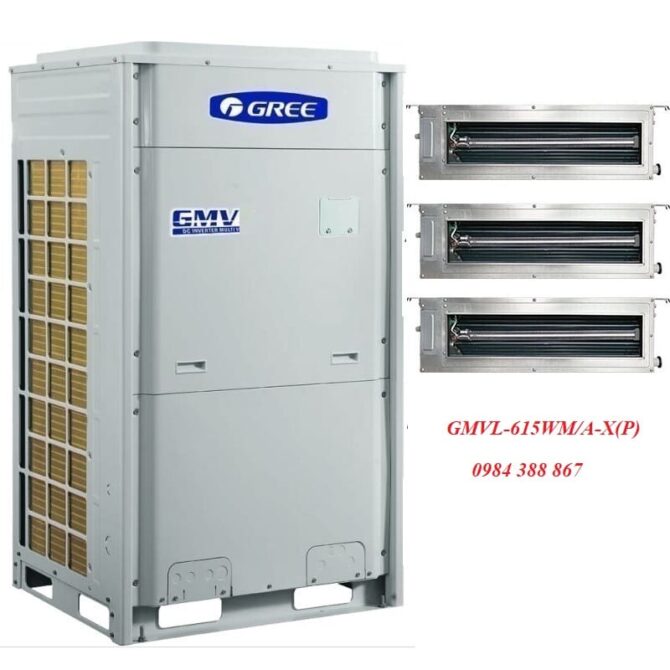

Hệ thống điều hòa trung tâm VRV và VRF

Đây là dòng máy sử dụng môi chất lạnh (gas) để trao đổi nhiệt trực tiếp với không khí trong phòng. Điểm nổi bật nhất của VRV, VRF là khả năng điều chỉnh lưu lượng môi chất chính xác theo nhu cầu làm lạnh thực tế ở từng khu vực riêng biệt thông qua hệ thống máy nén biến tần.

• Tính linh hoạt: Hệ thống cho phép kết nối một dàn nóng với hàng chục dàn lạnh có kiểu dáng khác nhau, từ âm trần nối ống gió sang trọng đến áp trần hoặc treo tường.
• Ứng dụng thực tế: Nhờ khả năng kiểm soát nhiệt độ độc lập và độ ồn cực thấp, giải pháp này là ưu tiên hàng đầu khi thi công điều hòa trung tâm cho các căn biệt thự, chung cư cao cấp và tòa nhà văn phòng hiện đại.
• Lắp đặt: Quy trình lắp đặt điều hòa trung tâm dòng này tập trung vào việc xử lý hệ thống đường ống đồng và bộ chia gas, đảm bảo độ kín khít tuyệt đối để hệ thống đạt hiệu suất cao nhất.

Hệ thống điều hòa trung tâm Chiller

Khác hoàn toàn với cơ chế trao đổi nhiệt trực tiếp của gas, hệ thống Chiller sử dụng nước làm chất tải lạnh trung gian. Nước được làm lạnh tại cụm máy trung tâm, sau đó được hệ thống bơm vận chuyển đến các dàn trao đổi nhiệt (FCU hoặc AHU) đặt tại các không gian cần làm mát. Dòng máy này được chia thành 2 loại chính dựa trên phương thức giải nhiệt:

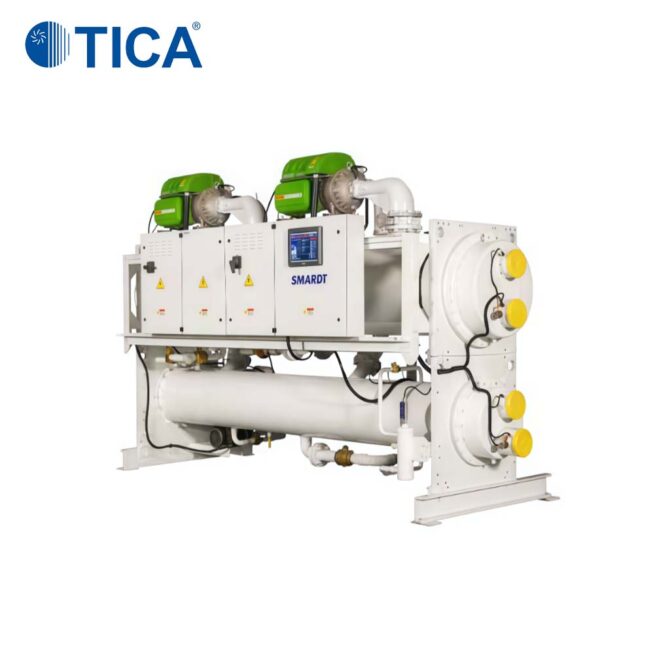

• Chiller giải nhiệt nước (Water Cooled Chiller): Hệ thống sử dụng tháp giải nhiệt và nguồn nước lưu thông để làm mát môi chất lạnh. Đây là phương án có hiệu suất làm lạnh cực cao và ổn định, thường được áp dụng trong quy trình thi công điều hòa trung tâm cho các khu công nghiệp, nhà xưởng quy mô lớn hoặc trung tâm thương mại chọc trời.

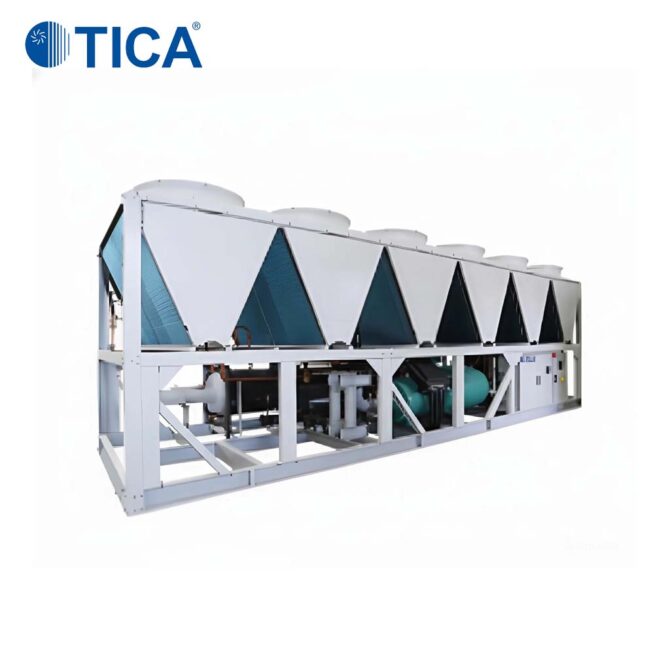

• Chiller giải nhiệt gió (Air Cooled Chiller): Hệ thống sử dụng quạt gió cưỡng bức để giải nhiệt cho môi chất lạnh thay vì dùng nước. Ưu điểm lớn nhất của phương án này là cấu trúc gọn gàng hơn do không cần tháp giải nhiệt, phù hợp cho những công trình có không gian lắp đặt hạn chế hoặc điều kiện nguồn nước không thuận lợi.

Việc phân loại rõ ràng giúp chủ đầu tư có cơ sở để lựa chọn đúng công nghệ ngay từ giai đoạn tư vấn thiết kế. Đối với các dự án dân dụng cao cấp, dòng VRV và VRF luôn chiếm ưu thế nhờ sự tinh gọn và thông minh, trong khi Chiller vẫn là “ông vua” tại các khu phức hợp diện tích lớn cần công suất làm lạnh khổng lồ.

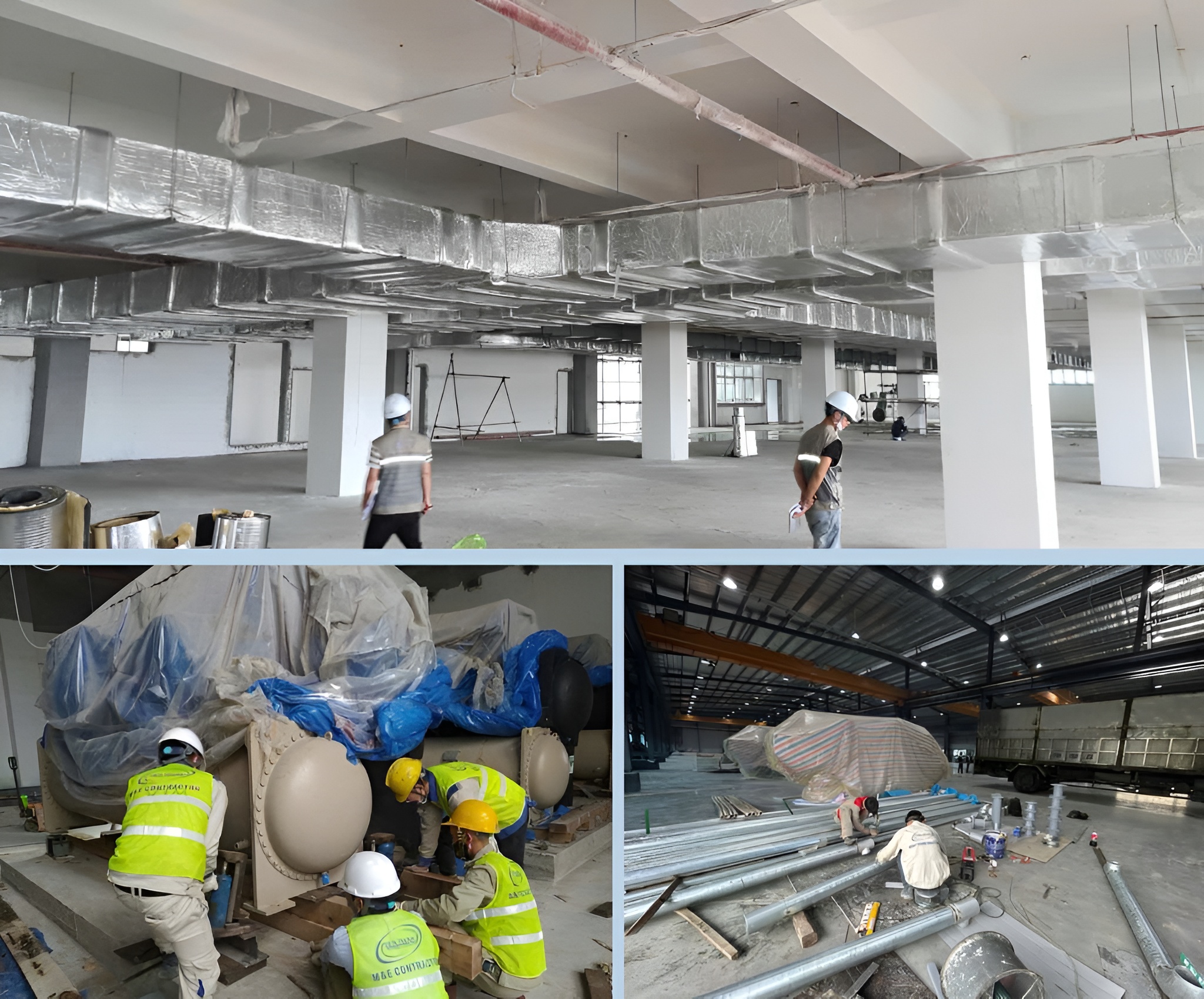

Thi công điều hòa trung tâm

Quá trình thi công điều hòa trung tâm đòi hỏi sự phối hợp chặt chẽ giữa đơn vị cơ điện và các bên xây dựng, nội thất. Một quy trình thi công chuẩn tại Tiến Thành Group bao gồm các bước sau:

• Bước 1: Khảo sát và thiết kế chi tiết: Kỹ sư tiến hành đo đạc thực tế, tính toán tải lạnh dựa trên hướng nắng, vật liệu tường và nhu cầu sử dụng. Sau đó, bản vẽ shop drawing sẽ được lập để xác định vị trí đặt máy, đường đi ống đồng và ống gió.
• Bước 2: Thi công phần thô (Lắp đặt đường ống): Đây là công đoạn quan trọng nhất, thực hiện ngay sau khi xây xong tường và chưa làm trần. Các đường ống đồng được bọc bảo ôn kép, cố định trên ty treo chắc chắn. Toàn bộ mối hàn ống đồng được thực hiện trong môi trường khí Nitơ để tránh oxy hóa bên trong ống.
• Bước 3: Lắp đặt dàn lạnh và dàn nóng: Sau khi phần thô hoàn thành, các dàn lạnh sẽ được treo đúng vị trí thiết kế. Dàn nóng được đặt trên bệ bê tông hoặc giá đỡ chuyên dụng có lò xo giảm chấn.
• Bước 4: Kết nối hệ thống và thử áp: Tiến hành kết nối đường ống vào máy, thực hiện thử kín bằng khí Nitơ ở áp suất cao trong vòng 24 – 48 giờ để đảm bảo không có bất kỳ rò rỉ nào.
• Bước 5: Hút chân không và nạp gas bổ sung: Sử dụng máy hút chân không chuyên dụng để loại bỏ hoàn toàn không khí và hơi ẩm. Sau đó, dựa trên chiều dài đường ống thực tế, kỹ sư sẽ tính toán lượng gas nạp bổ sung chính xác từng gram.

Lưu ý khi lắp đặt điều hòa trung tâm

Công tác lắp đặt điều hòa trung tâm không chỉ là gắn máy lên tường mà là lắp đặt một hệ thống cơ điện phức tạp. Các yêu cầu kỹ thuật cần được tuân thủ bao gồm:

• Lắp đặt dàn lạnh: Phải đảm bảo độ thăng bằng tuyệt đối để nước ngưng thoát tốt. Đối với dàn lạnh âm trần nối ống gió, các khớp nối mềm phải được lắp đặt chính xác để tránh rung lắc và tiếng ồn.
• Lắp đặt hệ thống điều khiển: Dây tín hiệu phải là loại chống nhiễu chuyên dụng, được đi trong ống luồn dây điện độc lập để tránh nhiễu từ cáp nguồn điện lực.
• Lắp đặt dàn nóng: Cần đảm bảo khoảng cách lưu thông gió theo tiêu chuẩn của nhà sản xuất. Nếu đặt nhiều dàn nóng cạnh nhau, hướng thổi của quạt không được phả trực tiếp vào mặt hút của máy khác để tránh quẩn nhiệt.

Những điều cần biết khi lắp điều hòa trung tâm

Trước khi bắt tay vào dự án, chủ đầu tư cần làm rõ các vấn đề sau để tránh phát sinh chi phí hoặc không hài lòng sau này:

• Xác định nguồn điện: Hệ thống VRF hệ lớn bắt buộc sử dụng điện ba pha. Nếu nhà bạn chỉ có điện một pha, hãy ưu tiên các dòng Mini VRF.
• Chiều cao trần thạch cao: Dàn lạnh âm trần cần khoảng trống từ 25 – 35 cm tính từ trần bê tông xuống. Bạn cần trao đổi với kiến trúc sư để đảm bảo chiều cao thông thủy cho căn phòng.
• Vị trí thoát nước ngưng: Nước ngưng từ dàn lạnh cần có độ dốc tự nhiên hoặc sử dụng bơm thoát nước tích hợp. Hãy đảm bảo vị trí thoát nước không gây ảnh hưởng đến hàng xóm hoặc kết cấu nhà.
• Lựa chọn thương hiệu: Daikin và Mitsubishi thường có giá cao nhưng cực kỳ bền bỉ. Panasonic và LG là những lựa chọn cân bằng giữa giá thành và công nghệ hiện đại.

Đơn vị thi công lắp đặt điều hòa âm trần uy tín

Tiến Thành Group tự hào là đối tác chiến lược của các hãng điều hòa hàng đầu, mang đến giải pháp trọn gói với cam kết chất lượng cao nhất:

• Đội ngũ kỹ sư dày dặn kinh nghiệm, tốt nghiệp các trường đại học kỹ thuật hàng đầu, có chứng chỉ chuyên môn từ các hãng Daikin, Panasonic.
• Quy trình tư vấn thiết kế hoàn toàn miễn phí, cam kết tối ưu hóa công suất giúp tiết kiệm chi phí đầu tư cho khách hàng.
• Sử dụng 100% vật tư phụ đạt tiêu chuẩn cao cấp như ống đồng Ruby, bảo ôn chống cháy, dây điện Trần Phú.
• Trang thiết bị thi công hiện đại bao gồm máy hút chân không công suất lớn, máy hàn Nito chuyên dụng, máy đo áp suất điện tử chính xác cao.
• Chế độ bảo hành bảo trì thần tốc, có mặt xử lý sự cố trong vòng 2 – 4 giờ kể từ khi tiếp nhận thông tin.
• Cam kết mức giá cạnh tranh nhất thị trường nhờ lợi thế nhập khẩu trực tiếp và đội ngũ thi công trực thuộc công ty, không qua trung gian.
